QHL系列蝸殼式潛水混流泵

       QHL型蝸殼式潛水混流泵是我公司在自主研發的高效蝸殼式混流泵水力模型基礎上,通過加厚葉片,改進葉片進出口邊形狀,增加蝸殼隔舌斷面面積,使水力部件在保留高效率的基礎上實現防纏繞、無堵塞功能,在電泵結構設計上,吸收國外同類產品先進技術,并且結合本公司多年設計、制造、使用經驗,不斷進行技術創新,使產品更可靠、更成熟。具有全系列型譜化設計、產品高效、防纏繞、無堵塞、設有電機三相繞組溫度報警,軸承溫升報警、漏油、漏水報警等保護,使電泵運行更可靠。泵的性能覆蓋范圍大;泵與電機同軸,結構緊湊,便于維修。


適用范圍

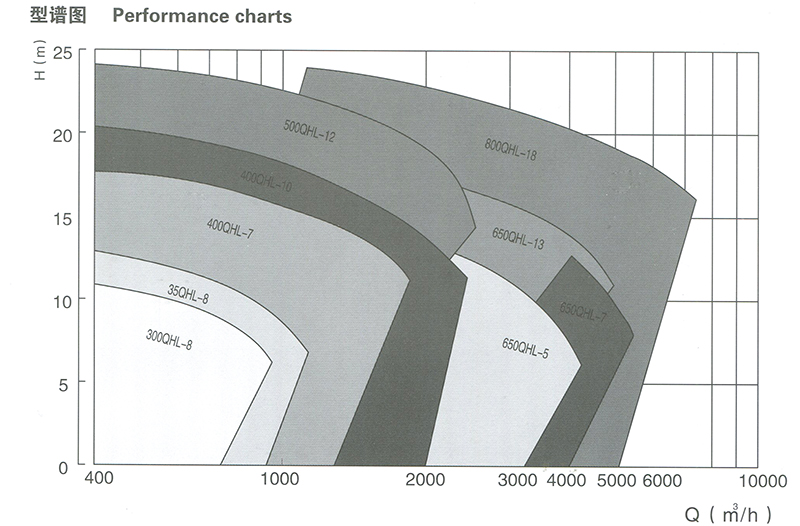

流量:440m3/h-8400m3/h
揚程:3.4m-20.7m

用途及特點

QHL型蝸殼式潛水泵為單級單吸立式結構的潛水式蝸殼混流泵,主要適用于市政工程、醫院、賓館、飯店等公用事業、也可用于抽送工農業生產中產生的廢水、生活污水、工藝水和原污水。被輸送介質溫度不超過40℃;可根據用戶要求進行水位自動控制,并配有自動保護裝置及控制柜,使用范圍十分廣泛。



  • 產品描述
  • 結構圖

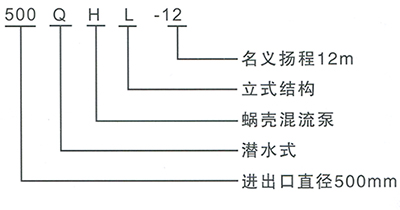

型號意義

以500QHL-12蝸殼式潛水混流泵為例:

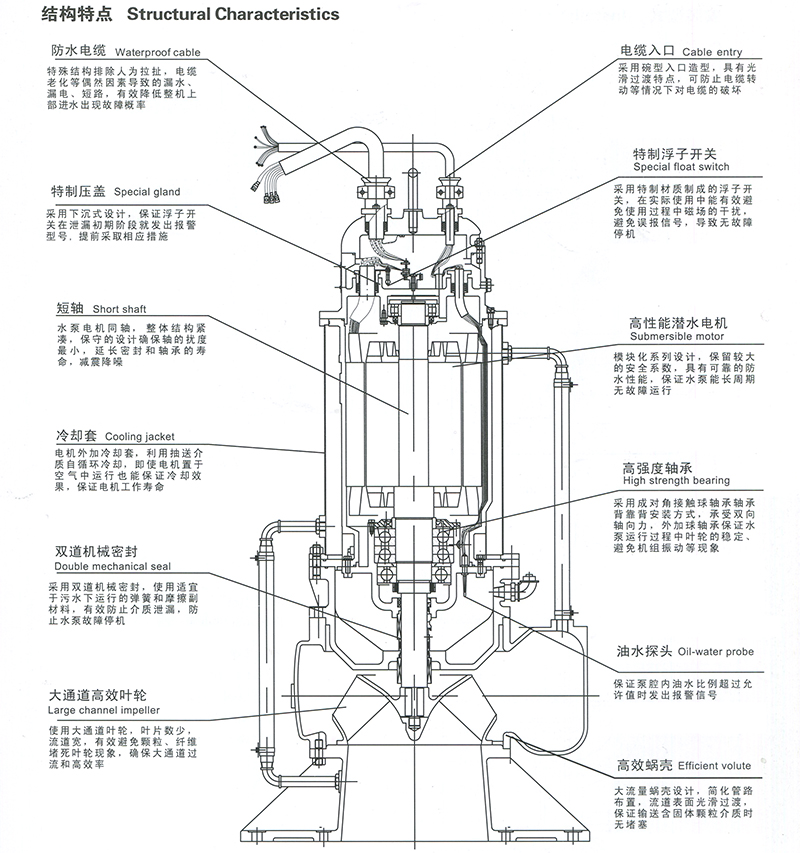

主要結構及特點



●產品特點

QHL系列蝸殼式潛水混流泵由HL立式混流泵和干式潛水電機組合一體,機泵同軸;
吸上性能好,效率高:適用水位變化大,在較大的流量和揚程范圍內能高效運行;
可在干燥或浸沒在水中的環境下運行,運行可靠,操作方便;
噪聲低,大大改善工作條件,且易于實行集中控制;


●水泵轉向

常規從進口方向看,旋轉方向為逆時針,亦可根據用戶選擇決定旋轉方向。


●工作條件

介質溫度:≤+40℃
介質PH:4-10
介質中的固相物的容積比:≤2%
電壓:380V
頻率:50HZ(其它電壓或60HZ可同樣制造)

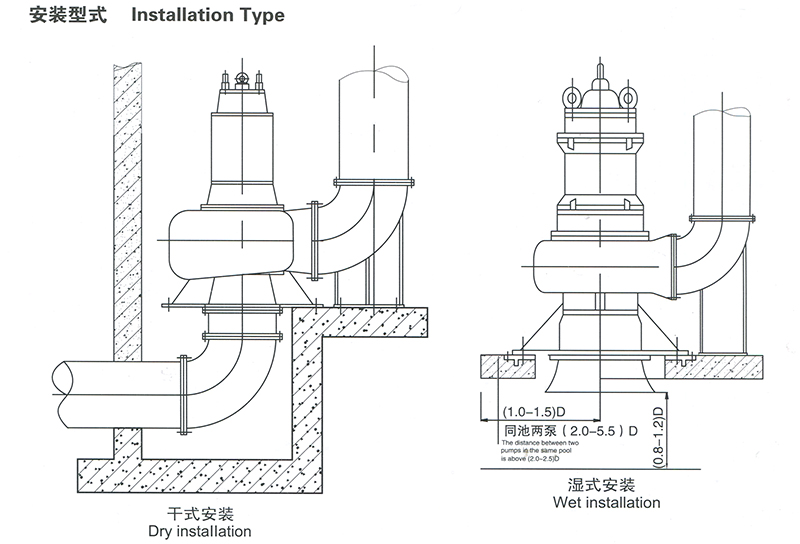

1、干式安裝
2、濕式安裝
可選擇喇叭進水方式,或其他進水方式(如肘管、直管等),但喇叭最低懸空高度應遵循圖示尺寸,大泵取大值,小泵取小值(D為出口直徑)

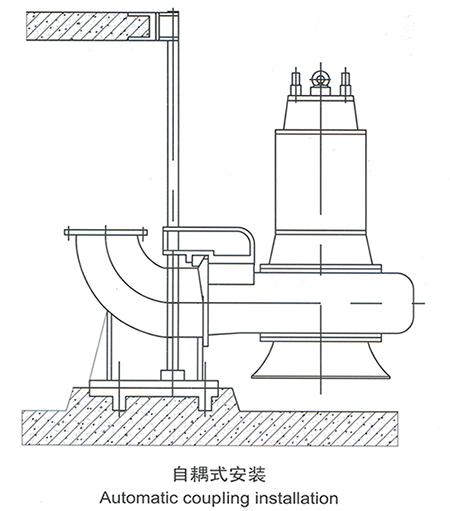

3、自耦式安裝
