HD/HDS/HDC系列導葉式混流泵

HD/HDS/HDC型導葉式混流泵,采用我公司自主研發的高效蝸殼式混流泵水力模型。該型泵具有較寬的高效區,汽蝕性能好的特點,特別適用于水位變化較大及揚程較高的場合使用。輸送介質一般為常溫清水,也可用于物理、化學性能類似于水的液體輸送,介質溫度一般不超過50℃。若輸送特殊液體,可與我公司聯系,我公司將根據具體的介質類型為客戶提供解決方案。

性能范圍

流量:900-27000m3/h
揚程:5-20m
口徑:350-1400mm

應用領域

農田排灌、工況船塢、市政建設、電廠給排水輸送、船塢及其他水利工程。


  • 產品描述
  • 結構圖

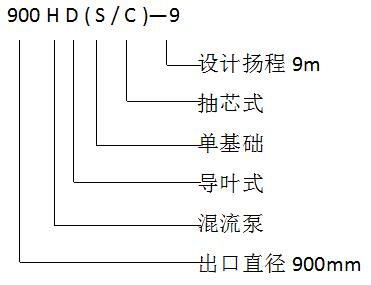

型號意義

以900HD(S)-9型混流泵為例:


主要結構及特點



●HD型泵結構

HD型泵均采用立軸式結構,配用立式電機。它由水泵部分和傳動部分組成,兩者通過剛性聯軸器連接成一個整體。泵的軸向力由傳動部分承受,也可不用傳動部分,泵與電機通過剛性聯軸器直聯,泵的軸向力由電機承受。
HD型泵,葉輪可分為固定式、可調節式兩種??烧{(diào)節式混流泵,葉片可以調節角度。固定式葉輪,葉片與葉輪鑄成一體,葉片角度不能調節。
泵的轉向,從吸入口處看,為逆時針方向旋轉。


●HDS 型泵結構

HDS型泵性能與同型號HD型泵相同,故葉輪、導葉體等過流部件也基本相同。
HDS型泵采用立式結構單基礎結構型式,水泵出口在基礎之上(也可在基礎之下)。
泵軸之間通過分半式夾殼聯軸器聯接,電機與泵聯軸器采用剛性聯接,水泵軸向力一般由電機承受,700以下(含700)口徑水泵軸向力由水泵承受,轉子軸向間隙由電機聯軸器及水泵聯軸器之間的調整螺母來調整。
采用圓盤干式結構。


●HDC型泵結構

HDC泵為單級、單吸,轉子可抽式立式、導葉式混流泵。
機組安裝方式為機泵直聯、機組安裝在一個基礎之上。
泵的吸入池一般為干坑式(也可根據需要做成濕坑式):將泵直接插入開敞的吸水池之中。
泵中間軸承為水潤滑橡膠軸承。
泵軸設有護管,護管內應注清潔壓力水,以潤滑軸承。軸封為填料密封。
泵的軸向力均由電機承受(也可由水泵承受,900口徑以下)。

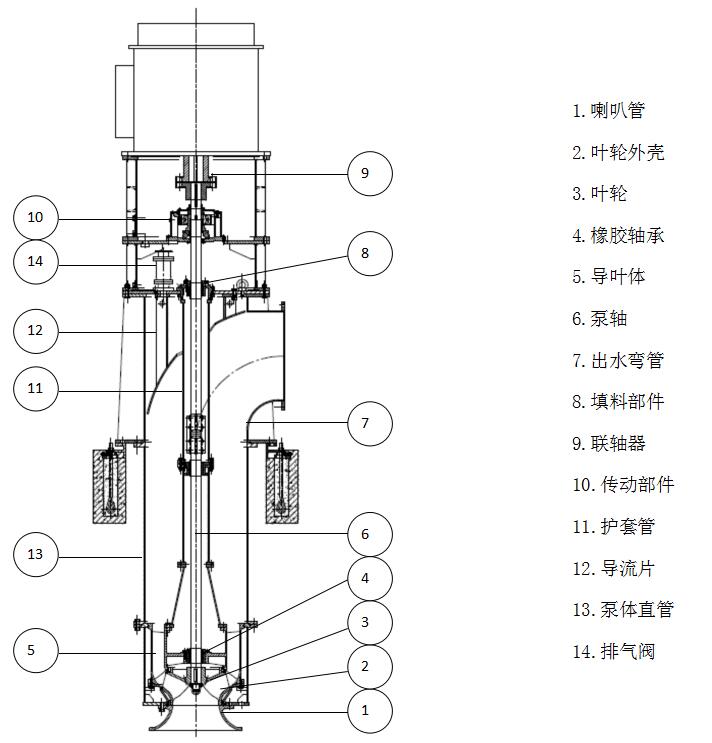

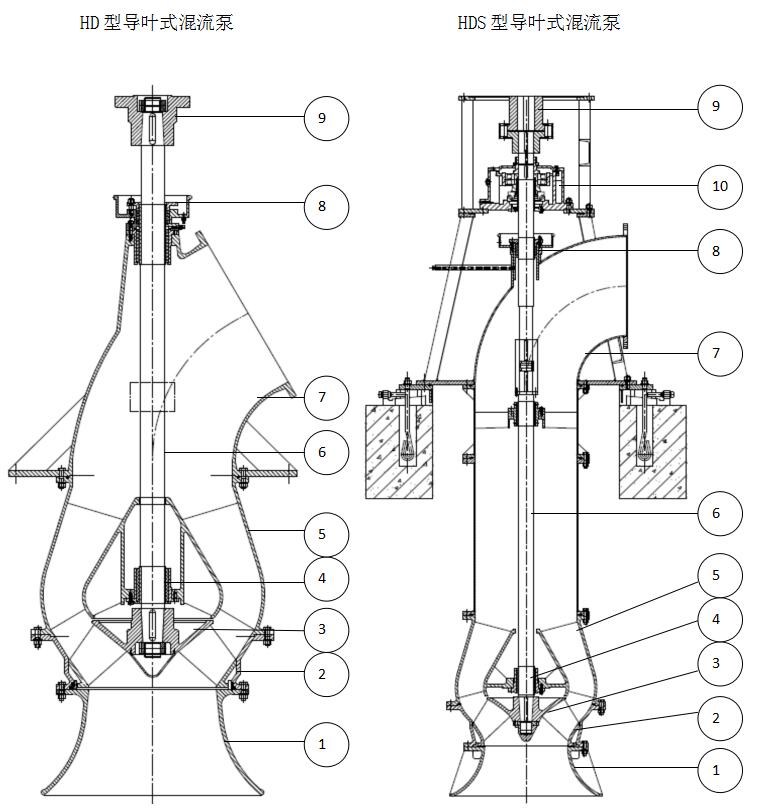

導葉式混流泵典型結構圖



典型安裝方式

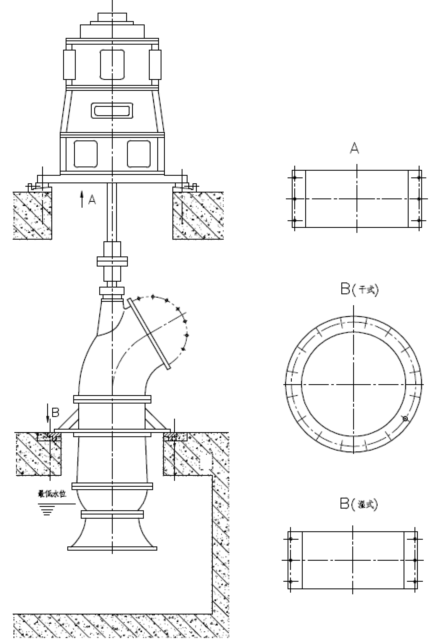

雙基礎安裝(HD型)
該結構常用于中小型排灌泵站,也多用于船塢升降水。電機和水泵分別安裝在上下兩個基礎上面。一般水泵承受軸向力,電機安裝在水泵的傳動裝置之上(上基礎)。

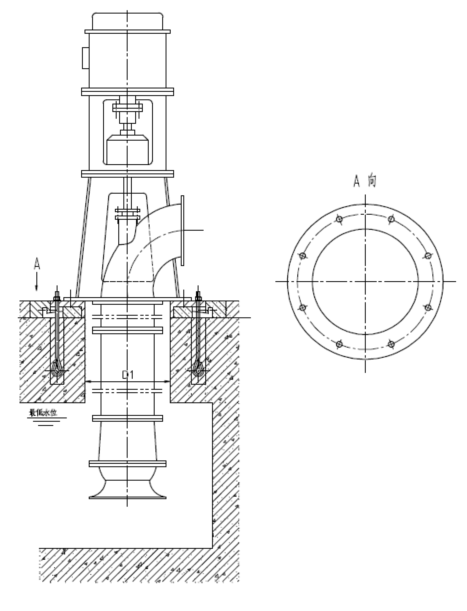

單基礎安裝(HDS型)

泵和電機構成一個整體直聯式結構,整泵安裝在基礎上,泵軸與電機軸采用剛性聯軸器聯結。該安裝方式可降低土建工程量,降低費用。

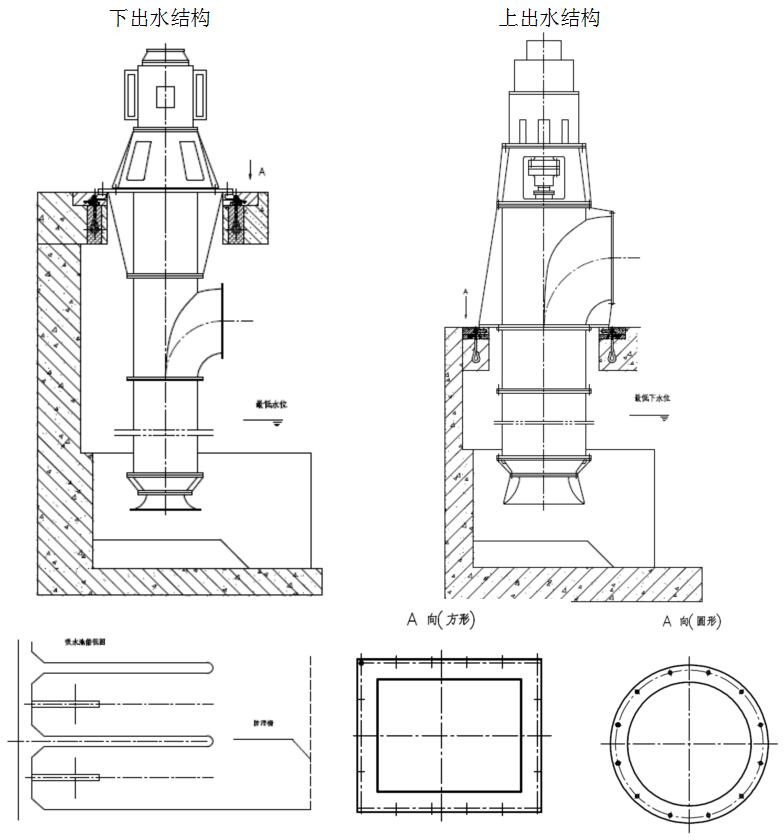

HDC型導葉式混流泵安裝圖

通常轉子和泵體為整體組合結構,檢修時必需整泵吊出拆卸,為了檢修方便,采用轉子可抽出式結構。轉子部件(包括導葉體),從泵筒體和排出彎管中抽出,既避免了拆卸排出管路,又減輕了起吊重量。
