HL/HLZ系列單級立式混流泵

HL/HLZ型混流泵,它適用于輸送清水或物理及化學性質類似于水的其他液體,供農田排灌之用,也可用于電廠輸送循環水,船塢及城市給排水等多種領域,使用范圍十分廣泛。被輸送的介質溫度不超過50°。

性能范圍

流量:440-8400m3/h
揚程:3.4-20m
口徑:300-800mm

應用領域

市政工程、醫院、農田排灌、水利工程、工業供水系統、建筑、賓館、船塢。


  • 產品描述
  • 結構圖

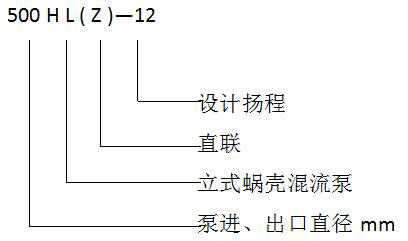

型號意義

以500 HL( Z )—12型混流泵為例:


產品主要結構及工作原理

產品主要結構及工作原理
1 HL型立式混流泵由泵體部分和傳動部分組成。
2 HL型立式混流泵泵體部分由泵蓋、葉輪、泵體、泵軸、軸套、軸承體、軸承座、軸承、填料盒等組成。
a. 泵蓋有兩種。一種用于濕室結構,另一種用于干式結構。
b. 軸套表面涂硬鉻,以提高耐磨性、抗蝕性。
c. 軸封采用填料密封,磨損后填料可更換。
d. 采用橡膠軸承,運行前必須引水。并保證水循環管道暢通,以保證軸承得到充分潤滑和冷卻。循環回路由泵體內的水通過軸承后由回水管返回至泵進口,回水管可用橡皮或塑料管做成。
3 HL型立式混流泵傳動部分主要由電機座、軸承盒、軸承、底座、地板、鍥板,傳動軸等組成,必要時可增設中間傳動裝置。水泵軸向力由傳動裝置中軸承承受。
4 中間軸有長、短兩種,可以根據L 的大小來選擇不同長度中間軸和中間軸的數量。
5 工作原理
該型泵由電動機用聯軸器帶動傳動軸旋轉,由傳動軸或中間傳動軸,帶動泵軸,以及泵軸上葉輪旋轉,從而達到揚水目的。


產品特點

泵的吸上性能好、效率高。適應水位變化范圍大,可在干燥或浸沒在水中的環境下運行。


傳動方式

HL型混流泵一般采用立式電動機直接傳動。


水泵轉向

從進口方向看,旋轉方向除口徑650mm 的泵為順時針外,其余泵一般為逆時針。


HLZ型泵結構

1、泵由進水室、泵體、葉輪、泵軸、軸承體、尾蓋、電機架等主要零件組成。
2、泵體部分和電機直接傳動,中間用電機架連為一體。
3、泵體為立式,移去電機架后,可以將轉子組件全部取出進行必要的測量、更換維修,而不需要移動泵的進出口管路。
4、兩端軸承選用高精度進口軸承,運行平穩,噪音低,使用壽命長,采用油脂潤滑方式。
5、振動小、噪音低。

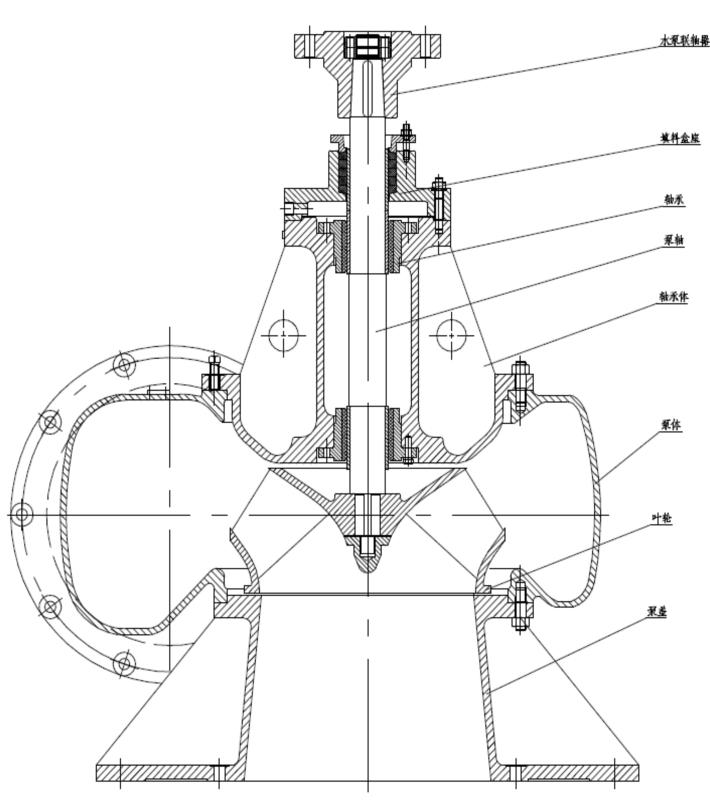

產品結構圖


HL型立式混流泵外形安裝圖

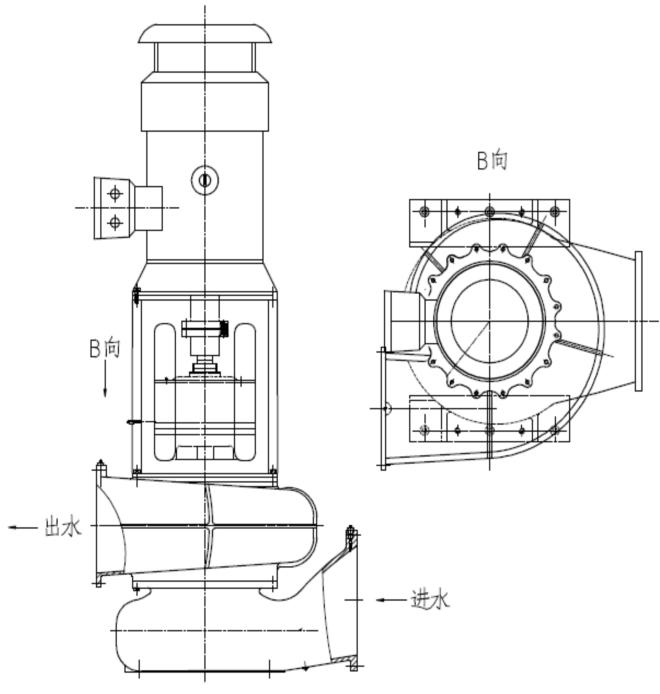

HLZ型立式混流泵外形安裝圖
