HW/HWG系列單級臥式混流泵

HW/HWG型泵為臥式、單級、單吸蝸殼式混流泵。適用于輸送清水或物理、化學性質類似于水的其他液體。廣泛適用于農田排灌、工業和城市給排水等多種場合。被輸送液體溫度不適宜超過50°。

性能范圍

流量:130-8640m3/h
揚程:3.5-22m
口徑:300-800mm

應用領域

市政工程、醫院、農田排灌、水利工程、工業供水系統、建筑、賓館。


  • 產品描述
  • 結構圖

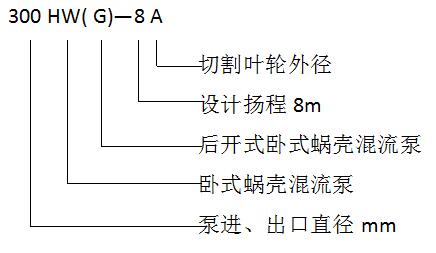

型號意義

以300 H W( G)—8 A型混流泵為例:


結構特點

● HW、HWG混流泵由泵蓋、葉輪、泵體、軸套、軸、軸承體部件等組成。
● 泵蓋是連接泵體和進水管的零件。泵蓋和葉輪之間存在適當?shù)拈g隙。如果間隙太小就會產生摩擦,如果間隙太大會造成大量液體從高壓處回流到葉輪的進口邊,會使泵的效率降低。間隙的大小可以通過紙墊的厚度來調節,間隙一般在0.3-0.7mm。
● 軸封采用油浸石墨盤根的填料密封,作用是防止空氣進入水泵以及大量水沿泵軸流出。
● 軸套用于防止軸和填料之間的摩擦,當軸套磨損嚴重應及時更換。
● 軸承采用單列向心球軸承,軸承可以通過油潤滑,油量保持在油標桿指示線內,或者也可以采用油脂潤滑,裝配期間將油脂涂在軸承上。拆下前后蓋板可添加油脂。
● 泵體頂部的螺紋孔用于開機前灌水,或者用于連接排氣吸水的真空泵。


產品特點

● 結構簡單、使用可靠;
● 安裝、檢修方便;
● 效率高、體型小、重量輕;


傳動方式

● 可以配套電機,也可以配柴油機
● 可以配聯軸器,也可以配皮帶輪

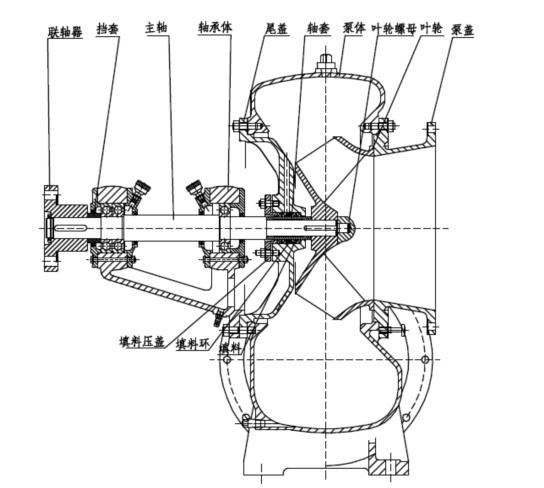

HW型混流泵結構圖

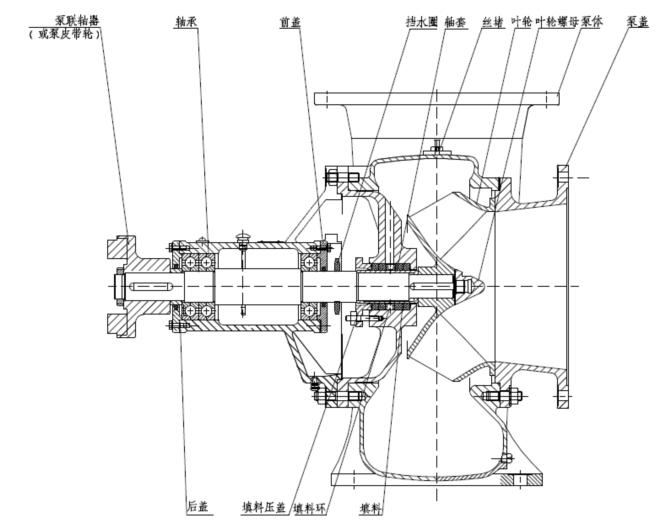

HW型混流泵結構圖

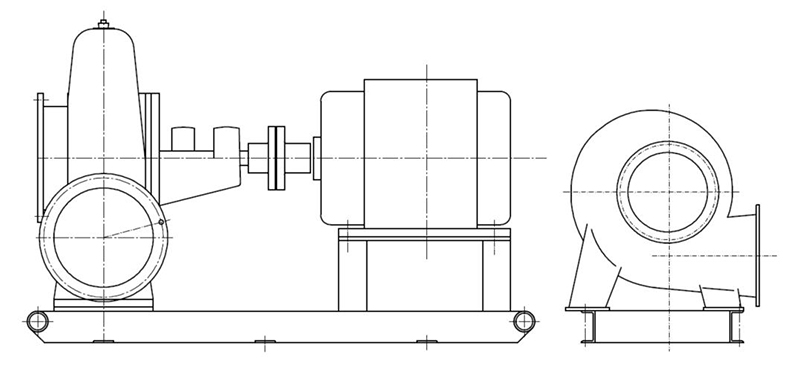

HWG泵與電機直連外形圖

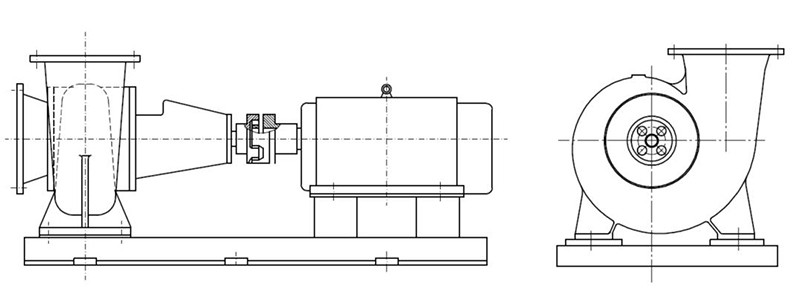

HW泵與電機直連外形圖
