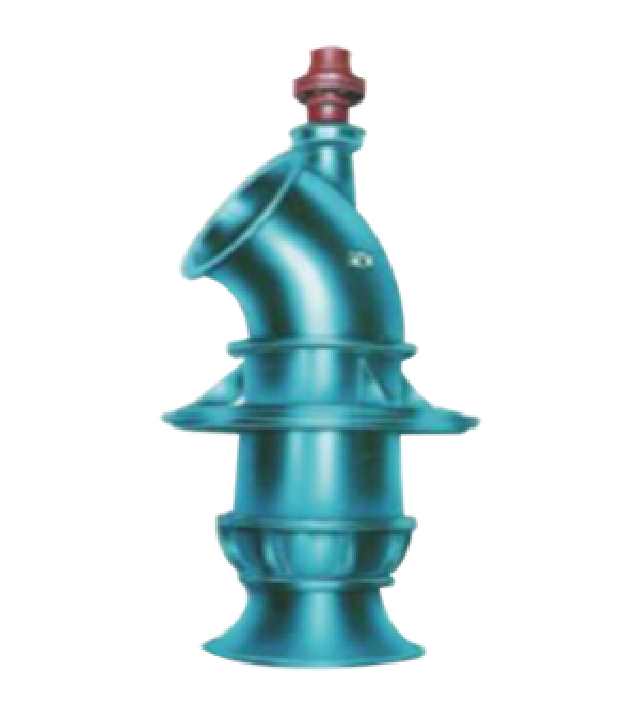

ZLB/ZLQ系列單級立式軸流泵
ZLB(Q)型泵系單級立式軸流泵,液體沿泵軸軸線方向流動。本型水泵揚程低、流量大,適于吸送清水或物理及化學性質類似水的其它液體之用,吸送液體的最高溫度為50℃,故主要供農田排灌之用,也用于工業上熱電站輸送循環水,都市提升給水,船塢升降水位或其它水利工程等,使用范圍十分廣泛。
性能范圍
流量:550-43200m3/h
揚程:2-8m
口徑:350-1600mm
應用領域
市政工程、醫院、農田排灌、水利工程、工業供水系統、建筑、賓館、船塢
型號意義:
例:1000ZLB(Q)—125(DP)
1000——水泵出口公稱直徑
Z——軸流泵
L——立式
B——葉片為半調節
Q——葉片為全調節
125——表示水泵比轉速的1/10化整數(即該泵比轉數為1250)
DP——單基礎安裝
結構特點:
1. 安裝方式
單層基礎:電動機與泵安裝在同一個基礎層上,泵出水口可布置在基礎之上。
雙層基礎:電動機與泵安裝在各自的基礎層之上,泵出說水口在兩基礎層之間。
2. 泵軸采用優質碳素鋼制成,它籍上下兩只橡膠軸承來支承用水作為潤滑劑。
3. 泵軸需耐磨處裝有軸套,軸套表面鍍鎳磷,以提高耐磨性和抗蝕性。
4. 葉片為半調節結構,可根據性能樣本選擇葉片的安裝角度,擴大使用范圍。
5. 泵的軸向力由電機的止推軸承承受或泵的推力軸承承受。

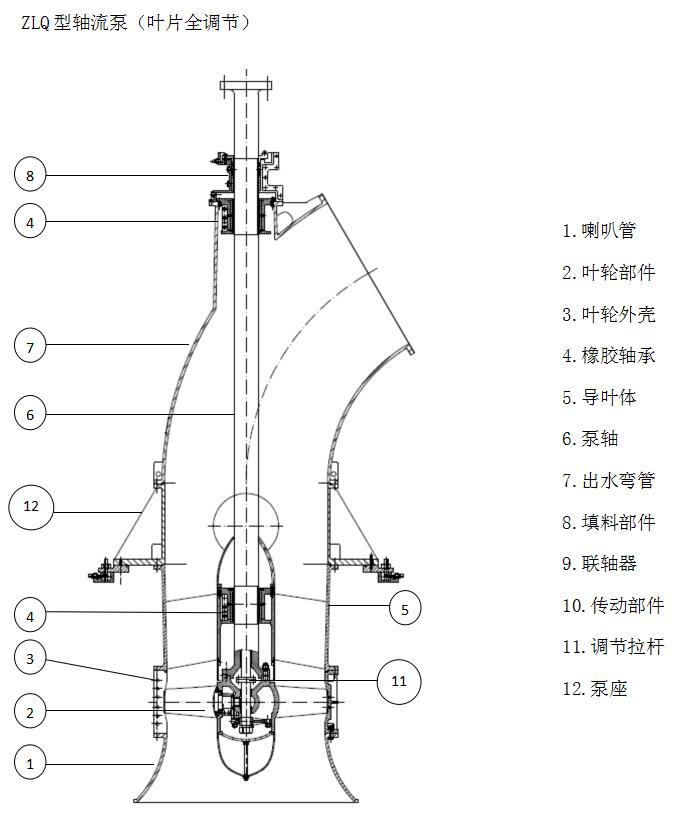

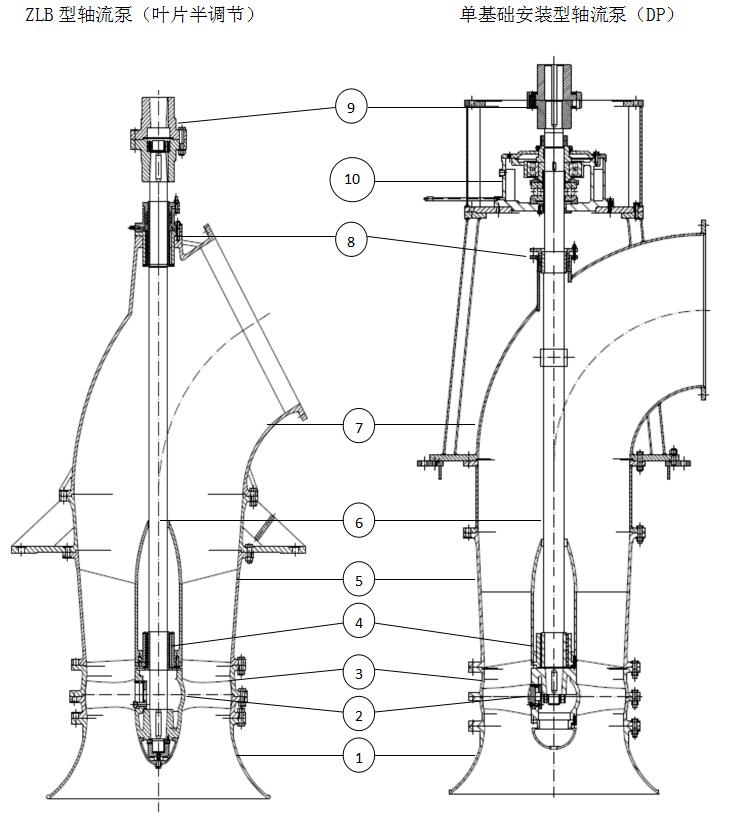

軸流泵典型結構圖

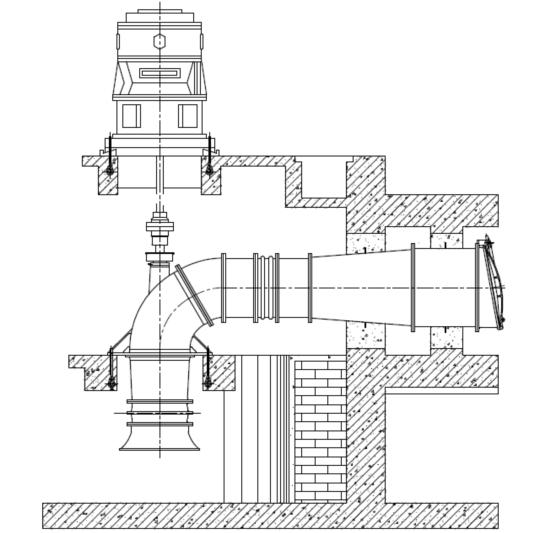

典型安裝方式

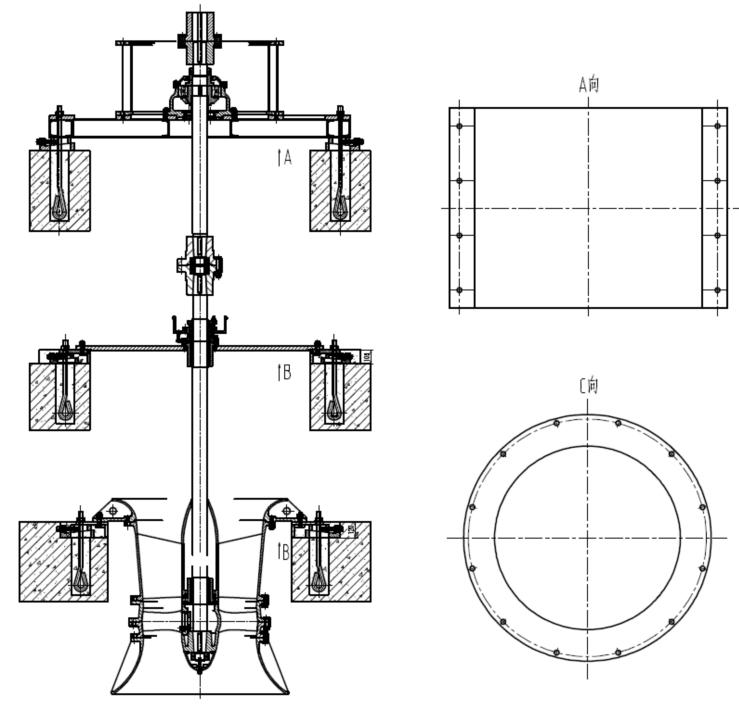

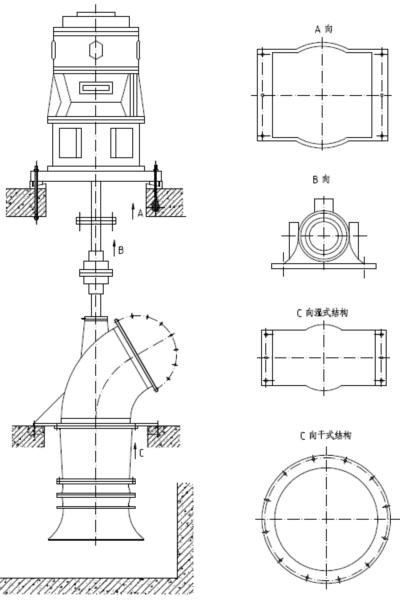

1.雙基礎安裝
該結構常用于中小型排灌泵站,電機和水泵分別安裝在上下兩個基礎上面。一般水泵承受軸向力,電機安裝在水泵的傳動裝置之上(上基礎)。

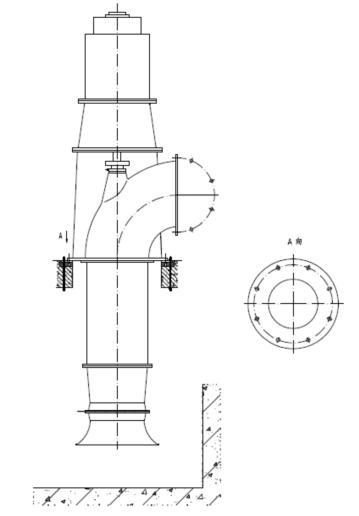

2.單基礎安裝
即泵和電機構成一個整體直聯式結構,整泵安裝在基礎上,泵軸與電機軸采用剛性聯軸器聯結。該安裝方式可降低土建工程量,降低費用。
3.開敞式安裝
常見于揚程較低的泵站,結構簡單。
