QG系列潛水貫流泵

QG型潛水貫流泵是我公司在QZ潛水軸流泵基礎上,吸收國內外同類產品先進技術,并且結合本公司多年設計、制造、使用經驗而自主開發出的新產品。該產品性能穩定、高效,電機設有三相繞組溫度報警,軸承溫升報警、漏油、漏水報警等保護,使電泵運行更加可靠。泵與電機同軸,整機結構緊湊,便于安裝維修。

性能范圍

流量:2880-25000m3/h
揚程:1-6.5m

應用領域

QG型潛水貫流泵,主要用于市政供水、防洪搶險、灌溉排澇等大中型水利項目,被輸送介質溫度不超過40℃;可根據用戶要求進行水位自動控制,并配有自動保護裝置及控制柜,使用范圍十分廣泛。


  • 產品描述
  • 結構圖

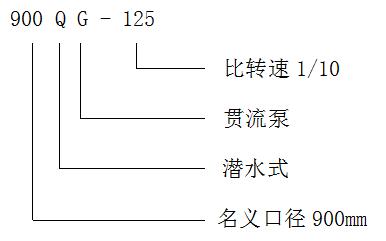

型號意義

以900QG-125潛水貫流泵為例:


產品特點

● 大流量、低揚程、性能穩定可靠;
● 機泵一體、可潛水運行;
● 安裝、維修方便,無需進行耗工耗時的找正中心的現場安裝工作;
● 由于潛水運行,可大大簡化泵站土建工程,可節約工程總造價30%-40%;
● 噪音低,泵站內無高溫,改善了操作環境;
● 可徹底解決落差的沿江、湖泊地區泵站的電機防洪問題;
● 輔助設備少,有利于實現自動化管理;
● 省卻中間傳動裝置,機組更安全可靠。


適用環境

● 輸送介質溫度: ≤40℃
● 輸送介質PH值為4-10
● 輸送介質中的固相物的容積比在2%以下


水泵轉向

● 常規從進口方向看,旋轉方向?yàn)槟鏁r(shí)針,亦可根據用戶選擇決定旋轉方向


其他相關介紹

根據不同用戶有不同的需求,我們還可以采用不同的結構形式來滿足這些工況要求

1.電機與葉輪之間內置行星減速機:將減速機內置在貫流泵內,使電機、行星減速機、葉輪同軸線,就可以選用較高轉速的電機
2.雙向貫流泵:經常有一些排水泵站,常有補水要求,即裝置要能正向抽排、反向抽補,這時就可以考慮采用雙向貫流泵,其優點是,使用時只要改變電機轉向,就可以實現正反向抽送水,而無需把電泵拆卸掉頭。

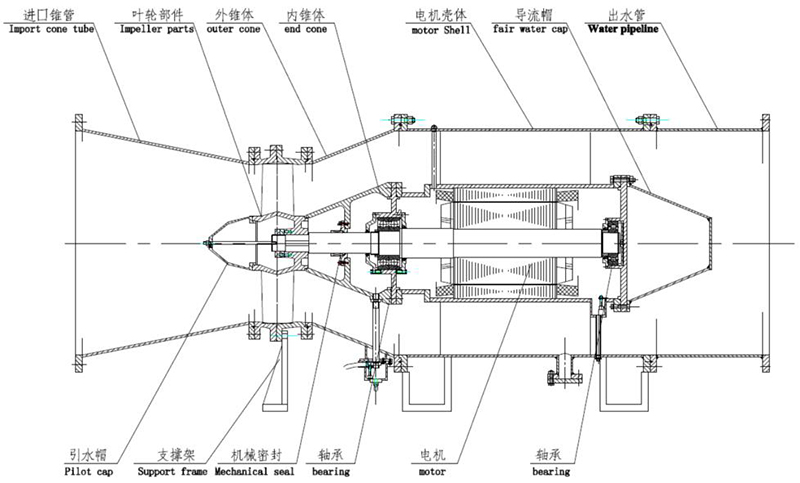

QG型混流泵結構圖

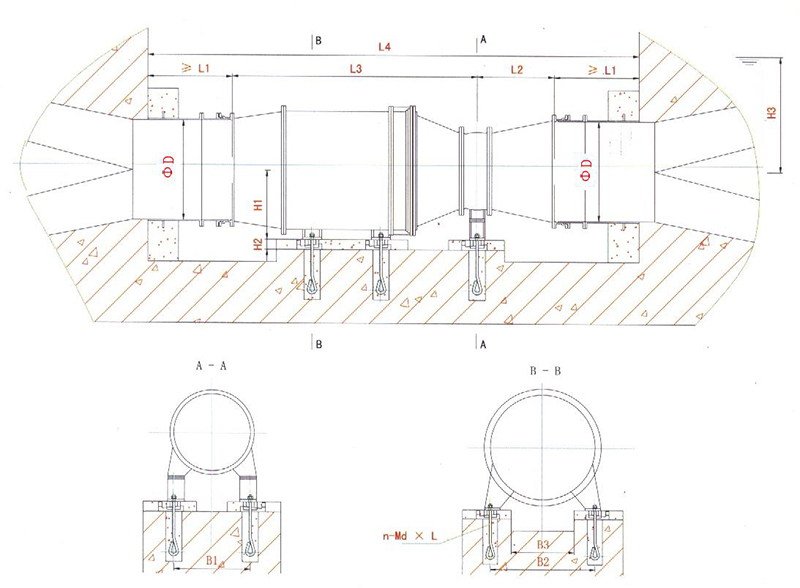

安裝示意圖


說明:最低淹沒深度(H3)應高出進水流道進口500mm。

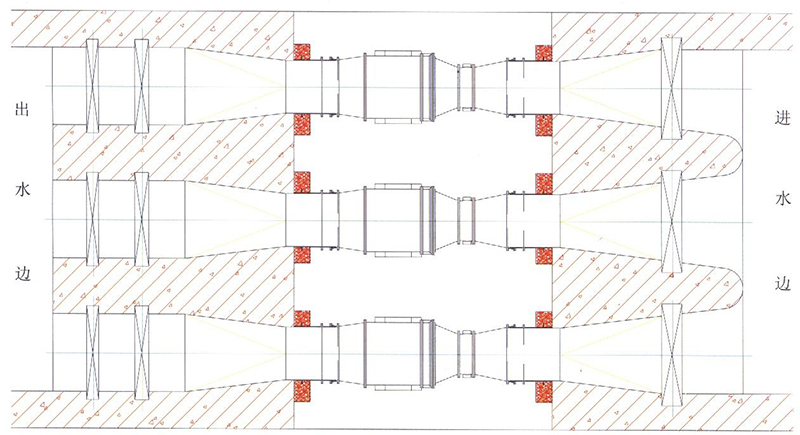

泵站安裝平面圖


泵站安裝圖


說明:1、最低淹沒深度除滿足表中尺寸外,還應高出進水流道進口出500mm;
      2、泵段安裝尺寸、淹沒深度由廠方提出,進出水流道的幾何尺寸由設計單位按規范進行數模計算,初步確定后再進行裝置模型試驗。
